Schakt och grundläggning för attefallshus i Aspudden, Hägersten

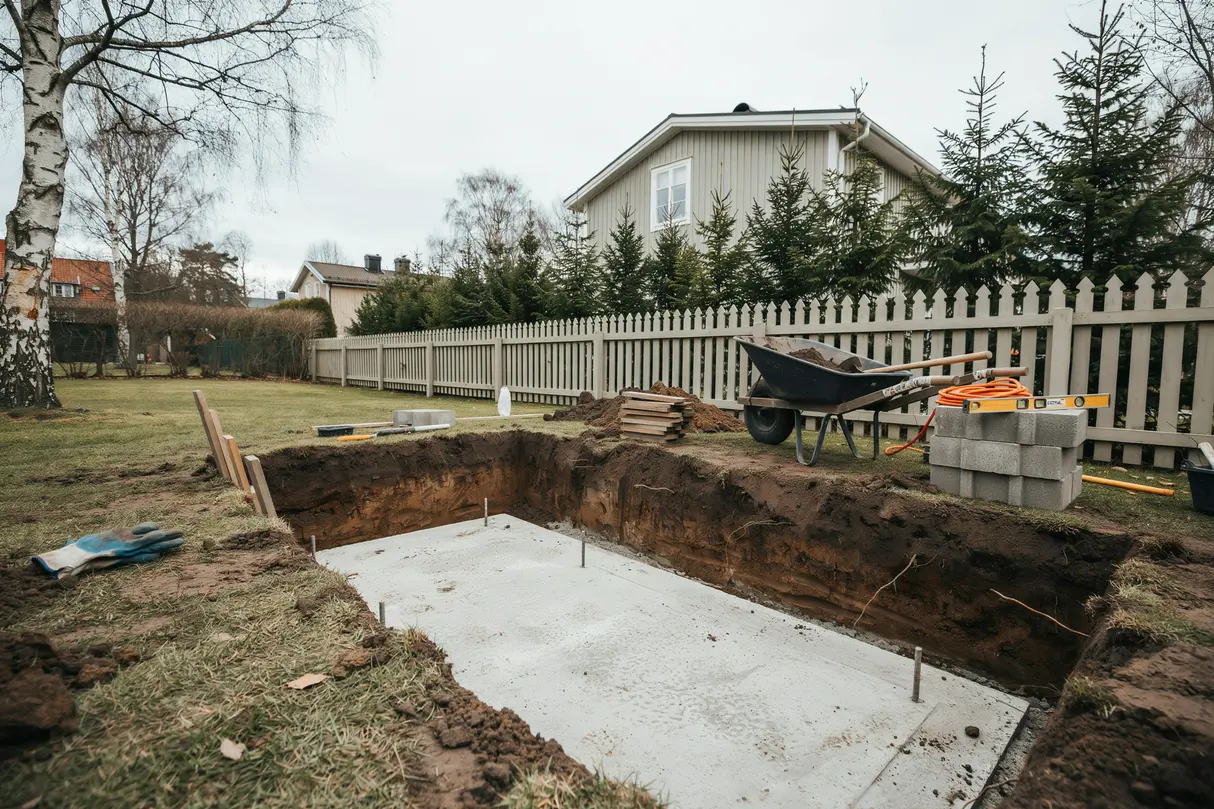

Schakt och grundläggning för ett attefallshus utfördes i Aspudden, Hägersten på en kuperad villatomt där marken behövde förberedas från grunden innan byggnationen kunde starta. Arbetet omfattade utsättning, avschaktning, bortforsling av massor, uppbyggnad av bärande lager samt gjutning av en isolerad platta anpassad för den planerade byggnadens mått. Målet var att få en stabil och fuktsäker grund med rätt höjder mot omgivande mark och god avledning av ytvatten.

Så genomfördes schakt och grundläggning för attefallshuset i Aspudden, Hägersten

Arbetsytan mättes in först och grundens placering markerades utifrån byggnadens yttermått på 30 kvadratmeter. Tomten lutade svagt mot ena långsidan, vilket gjorde att schaktdjupet varierade mellan cirka 280 och 520 millimeter. Det översta jordlagret bestod av matjord och lösare fyllning som schaktades bort. Under detta låg fastare grusig morän, vilket gav bra förutsättningar för uppbyggnad av bärlagret men krävde noggrann avjämning för att nivåerna skulle stämma mot färdigt golv.

Schaktbotten och markuppbyggnad

Efter schaktning rensades botten från organiskt material och lösa partier. En geotextil lades ut för att skilja undergrunden från de nya massorna. Därefter fylldes ytan upp med cirka 18 kubikmeter dränerande material i fraktionen 8/16 och ett bärlager av kross 0/32 som packades i omgångar. Packningen utfördes lager för lager för att undvika framtida sättningar. Kantlinjer och höjder kontrollerades flera gånger under momentet eftersom anslutningen mot den omgivande marken var snäv på två sidor av byggytan.

Isolering, kantbalk och gjutning

När underbyggnaden var klar monterades kantelement runt plattans ytterkant. Isoleringen lades i två skikt med en sammanlagd tjocklek på 200 millimeter för att minska köldbryggor och ge ett stabilt underlag för armeringen. Armeringsnät placerades med rätt överlapp och kompletterades vid kantbalken där lasterna blev högre. Inför gjutningen drogs tomrör för el och genomföringar för vatten och avlopp fram i samordnade lägen. Betongen göts i ett sammanhängande moment och ytan sloddes och glättades för att ge en jämn färdig nivå redo för fortsatt stomresning.

Marktekniska detaljer som påverkade resultatet

En viktig del i projektet var höjdsättningen runt plattan. Marklutningen justerades så att ytvatten leddes bort från byggnaden med fall från grunden, vilket minskade risken för stående vatten intill kantbalken. På den lägre sidan kompletterades uppbyggnaden med extra krossmaterial och en tydlig avslutning mot omgivande mark. Då markarbeten för mindre komplementbyggnader ändå behöver följa kraven på säker och hållbar grundläggning togs hänsyn till Boverket och BBR vid utförandet, särskilt kring frostskydd, bärighet och fuktsäker uppbyggnad.

Färdig grund för vidare byggnation

När plattan hade härdat färdigt kontrollerades nivåer, diagonalmått och genomföringar. Resultatet blev en kompakt och väl avvägd grund med rena avslut vid kanterna och tillräcklig höjdskillnad mot intilliggande markytor. Det gav bra förutsättningar för nästa byggskede utan att ytterligare markkorrigeringar behövde göras direkt vid stomstart.

1. 1
   Uppmätning och schaktstart

   Byggytan markerades ut, schaktdjup bestämdes och det översta jordlagret grävdes bort. Överskottsmassor sorterades och kördes bort löpande för att hålla arbetsytan fri.

2. 2
   Bärande lager och förberedelser

   Geotextil lades ut och underbyggnaden byggdes upp med dränerande lager och packat bärlager. Kantelement, isolering, armering och genomföringar monterades efter kontroll av höjder och mått.

3. 3
   Gjutning och slutkontroll

   Plattan göts, ytan jämnades av och härdningen fick ske under kontrollerade förhållanden. Efteråt granskades nivåer, kantlinjer och placeringen av samtliga genomföringar inför nästa byggskede.
